4세대 Platform Spine Therapy Device
Raphael 707 -K
4세대 Platform Spine Therapy Device
Raphael 707 - K
IT 기반의 통합 비수술 척추 치료기
Raphael 707 - K
Raphael 707-k는 숙련된 시술자의 감각을 시스템으로 구현한 프리미엄 전동 교정테이블입니다. 다양한 교정 기법을 하나의 시스템에 구현하여 모든 연령과 증상에 맞는 통합적인 치료 솔루션 구현이 가능합니다. 이를 통해 치료 효율을 극대화 하고 환자 만족도를 끌어올립니다.
치료자 중심의 기능 설계로 시술시의 피로도를 줄여주어 장기적인 임상활동이 가능하도록 합니다.
추천 대상
추나 전문 한의사 | 도수치료 | 재활의학과 | 정형외과 | 통증 클리닉 | 카이로프랙틱 | 물리치료사
기능
드롭 · 플렉션 · 오토플렉션 · 견인 · 감압 · 승하강 등 다양한 기기의 치료법을 하나의 기기에 접목
치료자 중심의 기능
임상 기반의 설계로 치료자의 몸을 생각하는 기능
효율적 메모리 기능
메모리 기능으로 사용자의 효율적인 진료가 가능
터치 스크린
다양한 기능을 디스플레이로 쉽게 조작이 가능
기능별 다양한 옵션
다양한 옵션으로 환자에게 맞게 적용하여 진료
NO 콤프레셔
공간 활용이 좋고 전기로 작동하여 낮음 소음
1년 무상 A/S
Raphael 707은 1년 무상으로 A/S가 가능
임상 기반의 통합 치료기
Raphael 707 - K
드롭·플렉션·오토플렉션·
견인· 감압·승하강
다양한 치료기기의 치료법을 하나의 기기에 접목 시켜 만든 임상 기반 척추치료기기
Patented Motor Drop
모터 센서에 의한 Drop 방식을 적용하여 컴프레셔 없이 부드러운 드롭이 가능하며 특허받은 센터포드 수직드롭으로 시술자와 환자 모두에게 부담없는 시술환경을 제공할 수 있으며 Quick Change Drop Switch를 통하여 Auto ↔ Semi Auto Drop 방식을 빠르고 쉽게 전환 할 수 있습니다.
Auto Flexion
모터방식의 Auto Flexion을 적용하여 최대 22.4도 까지 8단계로 작동이 가능하며 디스크치료에 효과적이고 안전한 칵스테크닉을 기반으로 안정적인 플랙션이 작동되며 최대 홀드 50초, 최대 횟수 30회까지 프로그래밍 되어 있습니다.
Patented Motor Drop
모터 센서에 의한 Drop 방식을 적용하여 컴프레셔 없이 부드러운 드롭이
가능하며 특허받은 센터포드 수직드롭으로 시술자와 환자 모두에게 부담없는
시술환경을 제공 할 수 있으며 Quick Change Drop Switch를 통하여
Auto ↔ Semi Auto Drop 방식을 빠르고 쉽게 전환할 수 있습니다.
Axial Traction, Flexion and Lateral Bending
트랙션기능과 플랙션 기능을 동시에 적용 가능하여 더욱효과적인 치료테크닉 구현이 가능하며 펠빅 부위의 레버를 조절하여 플랙션과 레터럴 플랙션을 동시에 적용이 가능하고 트랙션과 플랙션 기능별 홀드시켜 최적의 포지션 테크닉 구현이 가능합니다.
Axial Traction
모터방식의 Axial Traction을 적용하여 최대 10cm 까지 16단계로 작동이 가능하며 디스크치료에 효과적이고 안전한 감압테크닉을 기반으로 간헐적인 견인치료가 가능합니다.
트랙션세트를 통해 감압치료에 효과적으로 사용됩니다.
Vertical Elevation
고강도 컬룸을 적용하여 저소음의 부드러운 수직 승하강이 작동되며 최소 590 ~ 890mm 높이 조절로 다양한 포지션 적용이 가능합니다. 터치스크린, 풋스위치, 흉추 DP스위치 3개의 엘리베이션 조절로 어느위치에서도 쉽고 빠르게 높이조절이 가능합니다.
10" Touch Screen
임상 기반을 통해 사용자의 편의를 위해 만들어진 10" 터치스크린은 불필요한 스위치를 통합하여 하나의 UI로 가능하도록 설계되어 Drop, Flexion, Traction, Elevation 모든 기능의 제어가 가능합니다. 또한 메모리 기능을 통해 필요한 세팅값 저장이 가능합니다.
Cervical Lift
4세대 라파엘 시리즈에 새롭게 적용 된 경추리프트는 치료테크닉에 따른 포지션 적용 시 별도의 베개 또는 쿠션없이 환자를 옆으로 눕힐 수 있도록 경추부위를 UP/DOWN 시킬 수 있으며 스위치 방식으로 쉽고 빠르게 제어가 가능하도록 적용되어 있습니다.
Auto Flexion
모터방식의 Auto Flexion을 적용하여 최대 22.4도 까지 8단계로 작동이 가능하며 디스크치료에 효과적이고 안전한 칵스테크닉을 기반으로 안정적인 플랙션이 작동되며 최대 홀드 50초, 최대 횟수 30회까지 프로그래밍되어 있습니다.
Axial Traction,
Flexion and Lateral Bending
트랙션기능과 플랙션 기능을 동시에 적용 가능하여 더욱 효과적인 치료테크닉 구현이 가능하며 펠빅 부위의 레버를 조절하여 플랙션과 레터럴 플랙션을 동시에 적용이 가능하고 트랙션과 플랙션 기능별 홀드시켜 최적의 포지션의 테크닉 구현이 가능 합니다.
Axial Traction
모터방식의 Axial Traction을 적용하여 최대 10cm 까지16단계로 작동이 가능하며 디스크치료에 효과적이고 안전한 감압테크닉을 기반으로 간헐적인 견인치료가 가능합니다. 트랙션세트를 통하여 감압치료에 효과적으로 사용 됩니다.
Vertical Elevation
고강도 컬룸을 적용하여 저소음의 부드러운 수직 승하강이 작동되며 최소 590 ~ 890mm 높이 조절로 다양한 포지션 적용이 가능합니다. 터치스크린, 풋스위치, 흉추 DP스위치 3개의 엘리베이션 조절로 어느 위치에서도 쉽고 빠르게 높이조절이 가능 합니다.
10" Touch Screen
임상 기반을 통해 사용자의 편의를 위해 만들어진 10" 터치스크린은 불필요한 스위치를 통합하여 하나의 UI로 가능하도록 설계되어 Drop, Flexion, Traction, Elevation 모든 기능의 제어가 가능합니다. 또한 메모리 기능을 통해 필요한 세팅값 저장이 가능합니다.
Cervical Lift
4세대 라파엘 시리즈에 새롭게 적용 된 경추 리프트는 치료테크닉에 따른 포지션 적용 시 별도의 베개 또는 쿠션 없이 환자를 옆으로 눕힐 수 있도록 경추부위를 UP/DOWN 시킬 수 있으며 스위치 방식으로 쉽고 빠르게 제어가 가능하도록 적용되어 있습니다.
20만회 마모테스트 카이노스원단
낮은 등급의 레자원단을 적용 한 시트의 경우 잦은 마찰로 인하여
마모 또는 스크래치가 쉽게 발생하여 시술환경을 해칠 수 있습니다. 20만회 마모테스트를 통한 시험성적서를 보유한 프리미엄 등급의 카이노스원단을 적용하여 불필요한 시트교체를 최소화 할 수 있습니다.
Position
Drop Position
Cox Position
Tracion & Flexion Position
Traction Position
Cervical Flexion Position
Lateral Flexion Position
Premium Color
We design and build digital products people enjoy using...
Hey! Recently we were working on a project for ..We design and build digital products people enjoy using...
We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
A new project is an opportunity to create something unique.We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
As an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We look forward to working with you on your next projectAs an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We are working on the UX/UI design for a large hotel owners and hospitality management company.
Style Tiles are always a good option to show work in progress!We are working on the UX/UI design for a large hotel owners and hospitality management company.
More shots with final designs coming soon.
You can check the attachment for a full view..More shots with final designs coming soon.
we streamline the process without having to make multiple mockups.
This is a proposal to add value to a crowdfunding listing pagewe streamline the process without having to make multiple mockups.
Style tiles serve as a flexible starting point that helps us easily communicate the essence of a visual brand for the web.
Clients easily understand themStyle tiles serve as a flexible starting point that helps us easily communicate the essence of a visual brand for the web.
We are working on an exciting project for a company in the investment business. Stay tuned!
we have a lot of fun during this phase.We are working on an exciting project for a company in the investment business. Stay tuned!
We design and build digital products people enjoy using...
Hey! Recently we were working on a project for ..We design and build digital products people enjoy using...
We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
A new project is an opportunity to create something unique.We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
As an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We look forward to working with you on your next projectAs an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We are working on the UX/UI design for a large hotel owners and hospitality management company.
Style Tiles are always a good option to show work in progress!We are working on the UX/UI design for a large hotel owners and hospitality management company.
More shots with final designs coming soon.
You can check the attachment for a full view..More shots with final designs coming soon.
we streamline the process without having to make multiple mockups.
This is a proposal to add value to a crowdfunding listing pagewe streamline the process without having to make multiple mockups.
Style tiles serve as a flexible starting point that helps us easily communicate the essence of a visual brand for the web.
Clients easily understand themStyle tiles serve as a flexible starting point that helps us easily communicate the essence of a visual brand for the web.
We are working on an exciting project for a company in the investment business. Stay tuned!
we have a lot of fun during this phase.We are working on an exciting project for a company in the investment business. Stay tuned!
We design and build digital products people enjoy using...
Hey! Recently we were working on a project for ..We design and build digital products people enjoy using...
We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
A new project is an opportunity to create something unique.We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
As an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We look forward to working with you on your next projectAs an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We are working on the UX/UI design for a large hotel owners and hospitality management company.
Style Tiles are always a good option to show work in progress!We are working on the UX/UI design for a large hotel owners and hospitality management company.
*상기 이미지 색상은 실제 색상과 차이가 있을 수 있습니다.
* 상기 이미지 색상은 실제 색상과 차이가 있을 수 있습니다.
Feature
트랙션봉 + 트랙션 벨트 세트
트랙션벨트세트트랙션봉 + 트랙션 벨트 세트
트랙션 시 감압포지션 적용이 가능
삼각무릎베개트랙션 시 감압포지션 적용이 가능
허리를 고정하여 플랙션의 효과를 증대
Cox Belt허리를 고정하여 플랙션의 효과를 증대
경추 COX를 위해 고정하는 벨트
Cervical Cox Belt경추 COX를 위해 고정하는 벨트
메뉴얼 플랙션 봉을 이용하여 자유자재로 조절
Manual Flexion Stick메뉴얼 플랙션 봉을 이용하여 자유자재로 조절
의사와 환자를 위해 개발된 다용도 베개
Dutchman Roll의사와 환자를 위해 개발된 다용도 베개
Option
척추 측만증 환자에게 효과적인 치료로 사용되는 벨트입니다. 측만증 환자의 만곡점 2개의 고정벨트와 텐션스트랩과 연결되는 1개의 교정벨트로 구성되어 있습니다.
스콜리오시스 벨트척추 측만증 환자에게 효과적인 치료로 사용되는 벨트입니다. 측만증 환자의 만곡점 2개의 고정벨트와 텐션스트랩과 연결되는 1개의 교정벨트로 구성되어 있습니다.
스트레칭으로 수축된 목 근육을 이완시켜 거북목을 교정하며, 목과 어깨의 통증을 해소시켜주는 역할을 합니다.
해먹스트레칭으로 수축된 목 근육을 이완시켜 거북목을 교정하며, 목과 어깨의 통증을 해소시켜주는 역할을 합니다.

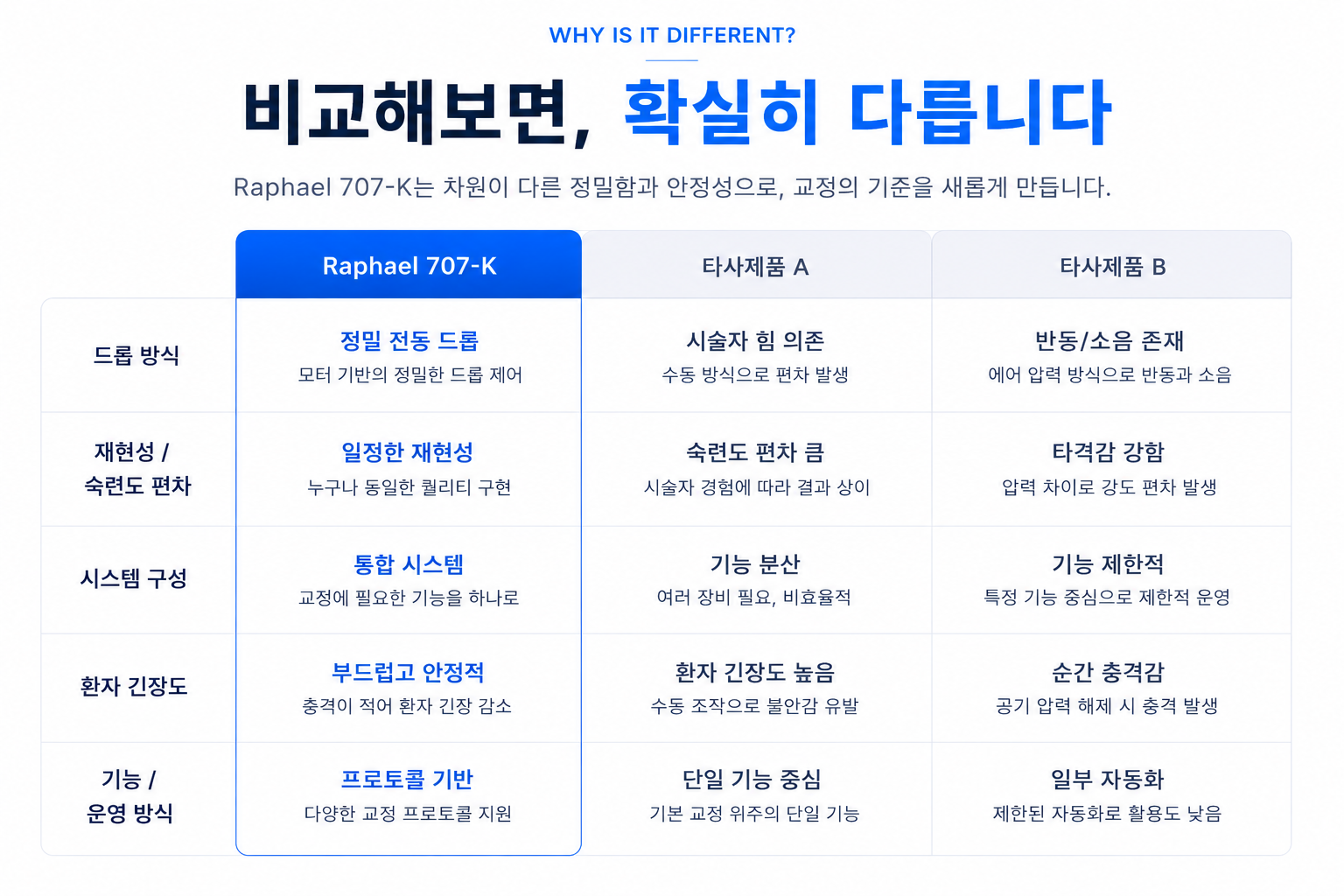

Raphael 707-K의 본질은 떨어지는 방식입니다. 수동 테이블은 시술자의 힘과 감각에만 의존하고, 에어 방식은 반동과 소음 때문에 환자가 긴장하게 됩니다.
707-K의 전기 드롭은 일정한 힘과 정밀한 타이밍을 기계가 만듭니다. 즉, 사람이 아니라 시스템이 교정을 완성하는 방식입니다. 이 디테일이 치료 결과의 격차를 만듭니다.
707-K는 일정한 드롭, 최소화된 반동, 높은 재현성을 통해 교정의 부담을 줄이도록 설계되었습니다. 시술자마다 교정치료의 숙련도가 다르지만, 707-K를 통해 그 갭을 줄일수 있습니다. 707-K는 힘들지 않고, 결과가 일정하며, 반복 가능합니다. 이를 통해 원장님의 숙련도를 장비가 완벽하게 보완합니다. 더하여, 영일엠은 장비만 드리지 않습니다. 대가들의 임상 노하우까지 함께 전수해 드리며, 이를 통해 보다 안정적으로 시스템을 구축하실 수 있습니다.
치료의 본질은 정렬입니다. 올바른 정렬치료와 함께 물리치료, 충격파가 함께 이루어질 때 치료 효율이 더욱 높아질 수 있습니다. 707-K는 모든 치료의 출발점입니다.
겉모양은 비슷하지만 핵심 구조와 정밀도에는 차이가 있습니다. 707-K는 통가공 구조와 정밀 공차 설계, 세계일류상품 인증, FDA 등록, CE 인증을 바탕으로 검증된 시스템을 지향합니다.
환자는 기술은 몰라도 느낌은 압니다. 707-K는 부드럽고 안정적인 드롭감을 통해 환자의 긴장을 줄이고, 보다 편안한 치료 경험을 제공합니다.
707-K는 지출이 아니라 ‘매출 장비’입니다. 결과가 좋으면 신뢰가 쌓이고, 재방문이 늘어납니다. 먼저 갖춘 곳이 그 지역 시장을 먼저 가져갑니다. 그래서 ‘벌어서 사는 게 아니라, 사야 벌 수 있는 장비’라고 말씀드리는 겁니다.
이미 01M USA의 이름으로 카이로프랙틱의 본토에서 증명되었습니다. 깐깐한 미국 의사들이 707-K를 정밀 교정 시스템으로 인정했습니다. 이제 한국 장비가 아니라, 글로벌 기준을 선도하는 장비입니다.
교정을 쉽고 정확하게, 반복 가능하게 만든 시스템. 그리고 환자의 치료를 진짜로 시작하게 만드는 장비입니다.
Raphael 707-K
| Width | 670mm(시트) |
| Weight | 135kg |
| Length | 1,760mm(시트) - 2,280mm(손잡이) |
| Safe Load | 150kg |
| Up-Down Pitch | 590 - 890mm |
| Power | AC 220V |
| Strength | Auto Drop, Auto Traction, Auto Flexion |
